Biuletyn Urzędu Patentowego 2011
Ogłoszenia o zgłoszonych w Polsce wynalazkach do opatentowania i wzorach użytkowych do ochrony z dziedziny geodezji i kartografii i z dziedzin pokrewnych
Od dnia ogłoszenia o zgłoszeniu wynalazku i wzoru użytkowego w Biuletynie Urzędu Patentowego RP osoby trzecie
mogą zapoznać się z opisem zgłoszeniowym i przekazać do Urzędu Patentowego RP do czasu wydania decyzji w sprawie udzielenia ochrony uwagi co do istnienia okoliczności uniemożliwiających jej udzielenie (art. 44.1. ustawy "Prawo własności przemysłowej" z dnia 30 czerwca 2000 r., z późniejszymi zmianami)
Biuletyn Urzędu Patentowego nr 1 z 3 stycznia 2011 r.

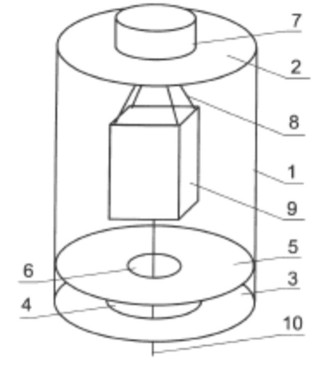

Urządzenie do monitorowania ugięć konstrukcji obiektów budowlanych
Nr i data zgłoszenia wynalazku: 388440 z dnia 2009 07 02
Międzynarodowa Klasyfikacja Patentowa (MKP): G01B 11/16 (2006.01);
G01C 3/02 (2006.01); E04D 13/00 (2006.01)
Zgłaszający: Pióro Zbigniew, Warszawa; Duda Ludomir, Magdalenka; Jasiński Jakub, Andrespol; Osiniak Marcin, Łodź
Twórcy: Pióro Zbigniew, Duda Ludomir, Jasiński Jakub, Osiniak Marcin
Skrót opisu
Urządzenie do monitorowania ugięć konstrukcji obiektów budowlanych jest wyposażone w obudowę zewnętrzną (l) oraz obudowę wewnętrzną (9) na urządzenie pomiarowe zawierające dalmierz laserowy. Obudowa zewnętrzna (1), korzystnie w kształcie cylindrycznym, ma podstawę górną (2) zaopatrzoną w łącznik montażowy do sztywnego zamocowania obudowy zewnętrznej (1) do elementu monitorowanej konstrukcji. Dolna część obudowy zewnętrznej (1) jest zaopatrzona w diafragmę dolną (3) z usytuowanym w środku otworem dolnym (4), zaś obudowa wewnętrzna (9) jest zawieszona w przestrzeni pomiędzy diafragmą dolną (3), a podstawą górną (2) za pomocą co najmniej jednego elastycznego i nierozciągliwego zawiesia (8) przymocowanego do podstawy górnej (2), przy czym urządzenie pomiarowe umieszczone w obudowie wewnętrznej (9) ma oś optyczną (10) dalmierza laserowego skierowaną do dołu przez otwór w diafragmie.
(8 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 6 z 14 marca 2011 r.

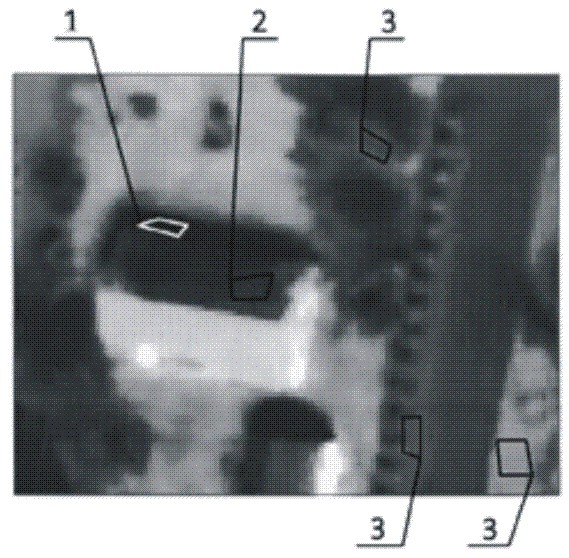

Sposób wyodrębniania budynków na zdjęciach lotniczych i satelitarnych
Nr i data zgłoszenia wynalazku: 388993 z dnia 2009 09 09
Międzynarodowa Klasyfikacja Patentowa (MKP): ) G06T 5/00 (2006.01);
G01C 11/00 (2006.01)
Zgłaszający: Politechnika Warszawska, Warszawa
Twórca: Kupidera Przemysław
Skrót opisu
Ze zdjęcia wyodrębnia się piksele cieni, budynków i obiektów podobnych do budynków oraz nie-cieni i nie-budynków, określa się ich wartości radiometryczne, tworzy się sygnatury dla klas (1,2,3) i dzieli się obraz na klasy cieni, budynków i nie-cieni i nie-budynków. Tworzy się binarną maskę cieni i wartość 1 przyporządkowuje się wszystkim klasom cieni, a wszystkim innym klasom przyporządkowuje się wartość 0. Odrzuca się z binarnej maski budynków i obiektów podobnych do budynków grupy pikseli, które nie sąsiadują bezpośrednio z pikselami reprezentującymi cienie. Przez rekonstrukcję geodezyjną przez dylację, oraz przez odjęcie binarnej maski cieni od obrazu wyniku rekonstrukcji geodezyjnej przez dylację, a także w wyniku iloczynu logicznego między wynikiem dylacji binarnej maski cieni, a wynikiem odjęcia binarnej maski cieni od obrazu wyniku rekonstrukcji geodezyjnej przez dylację, odrzuca się piksele reprezentujące budynki oraz obiekty podobne do budynków położone w niewłaściwym miejscu względem cienia. Przeprowadza się przemienną filtrację morfologiczną.
(2 zastrzeżenia)
Biuletyn Urzędu Patentowego nr 8 z 11 kwietnia 2011 r.
Określenie ortodromicznych kątów drogi i zajść, na obiekty których położenie kątowe określone jest wg południków lokalnych, bieżących
Nr i data zgłoszenia wynalazku: 389203 z dnia 2009 10 05
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 21/00 (2006.01)
Zgłaszający: Janiak Jerzy, Witkowo
Twórca: Janiak Jerzy
Skrót opisu
Przedmiotem wynalazku jest określenie ortodromicznych kątów drogi i zajść, które mierzy się według południka początkowego z uwzględnieniem deklinacji początkowej, przy czym kąty dalszych odcinków drogi określa się wg prostej równoległej do południka początkowego uwzględniając deklinację magnetyczną początkową. Przedmiotem wynalazku są również statki powietrzne z ortodromicznymi urządzeniami kursowymi, mierzące kąt drogi według geograficznego południka początkowego.
(1 zastrzeżenie)
Biuletyn Urzędu Patentowego nr 11 z 23 maja 2011 r.

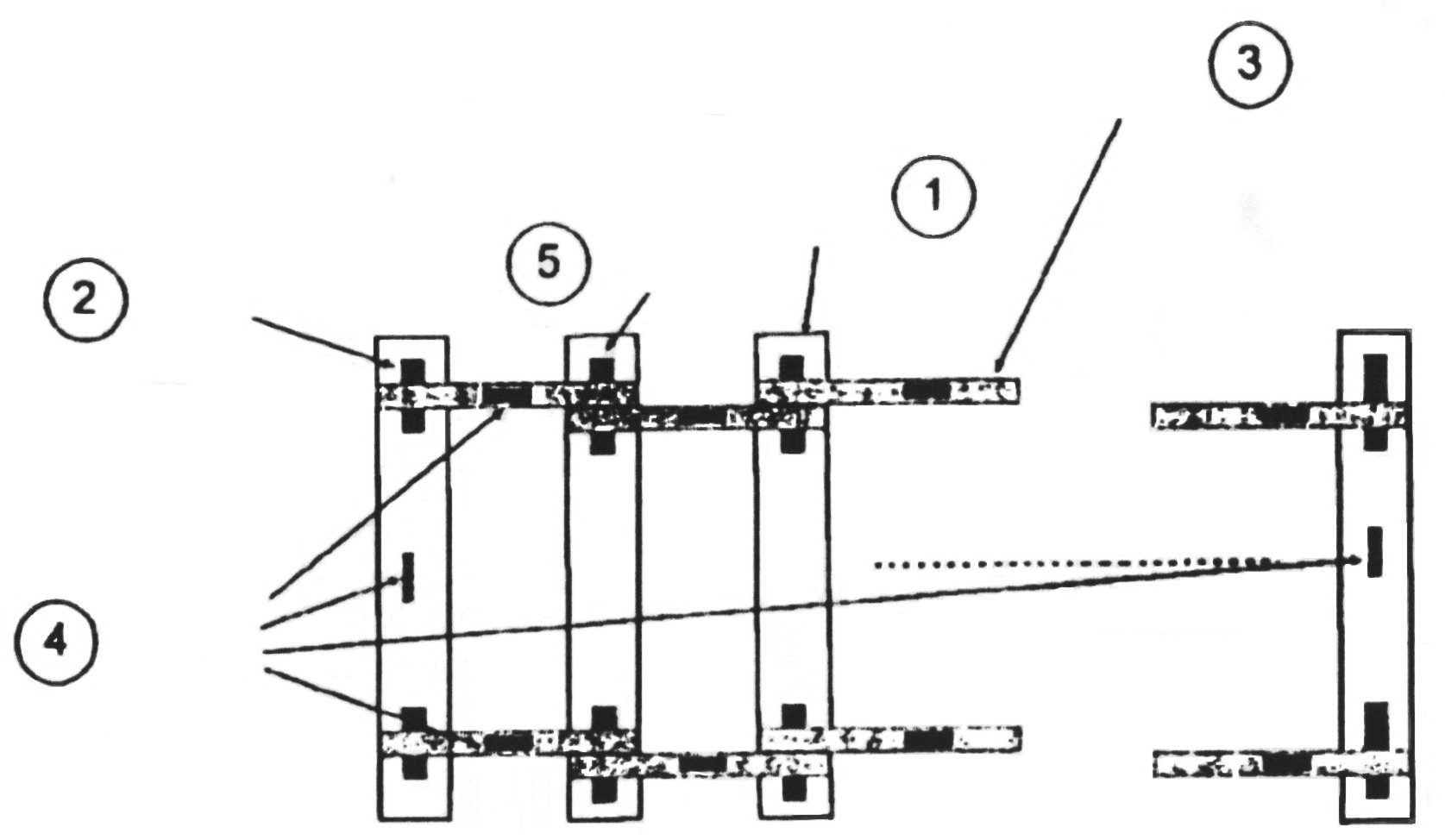

Sposób kontroli poziomu i urządzenie do kontroli poziomu elementów wiszących dużych konstrukcji
Nr i data zgłoszenia wynalazku: 389559 z dnia 2009 11 13
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 9/00 (2006.01);
B23P 19/04 (2006.01); B66C 13/04 (2006.01)
Zgłaszający: Bialic Grzegorz, Ochodze; Zmarzły Marcin, Folwark; Cudek Zbigniew, Krakow; Ciesielski Marek, Łambinowice; Kost Janusz, Falmirowice
Twórcy: Bialic Grzegorz; Zmarzły Marcin; Cudek Zbigniew; Ciesielski Marek; Kost Janusz
Skrót opisu
Urządzenie do kontroli poziomu elementów wiszących dużych konstrukcji charakteryzuje się tym, że pary belek nośnych, leżące obok siebie, posiadają na końcach układy pomiarowe w postaci podpory ruchomej (2), belki pomiarowej (3) z inklinometrem (czujnikiem odchylenia kątowego) (4) i rozłącznego połączenia ruchowego (sworznia) (5), które to układy zazębiają się ze sobą, przy czym pierwsza i ostatnia belka nośna posiada pojedyncze umocowanie dla pojedynczej belki pomiarowej (3) i pośrodku tych belek nośnych umieszczony jest inklinometr (4), a całość spełnia zależność (n-1) x 2 układów pomiarowych przy ilości (n-1) x 2 + 2 inklinometrów i przy n ilości belek nośnych.
(2 zastrzeżenia)
Biuletyn Urzędu Patentowego nr 13 z 20 czerwca 2011 r.
Sposób półautomatycznej klasyfikacji obiektowej użytków zielonych na zdjęciach satelitarnych
Nr i data zgłoszenia wynalazku: 389895 z dnia 2009 12 14
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 11/00 (2006.01)
Zgłaszający: Instytut Technologiczno-Przyrodniczy, Falenty
Twórca: Kosiński Krzysztof
Skrót opisu
Sposób półautomatycznej klasyfikacji obiektowej użytków zielonych na zdjęciach satelitarnych polegający na ustanowieniu stałych powierzchni referencyjnych poprzez utworzenie na tle zdjęcia satelitarnego siatki kwadratów o korzystnej długości boku 0.5÷1 km. Z kwadratów pobiera się próbę reprezentatywną w postaci równoległych transektów w korzystnej odległości 2÷3 km między osiami transektów i korzystnej odległości 1÷1.5 km między kwadratami w transekcie. W każdym z należących do próby kwadratów wydziela się znaną metodą kompleksy krajobrazowo-roślinne jako powierzchnie referencyjne o korzystnej wielkości co najmniej 5 000 m2 powierzchni lub co najmniej 250 m długości. Ewentualne zmiany zachodzące na powierzchniach referencyjnych wykrywane są na wykresach wzorcowych i weryfikowane w terenie.
(1 zastrzeżenie)

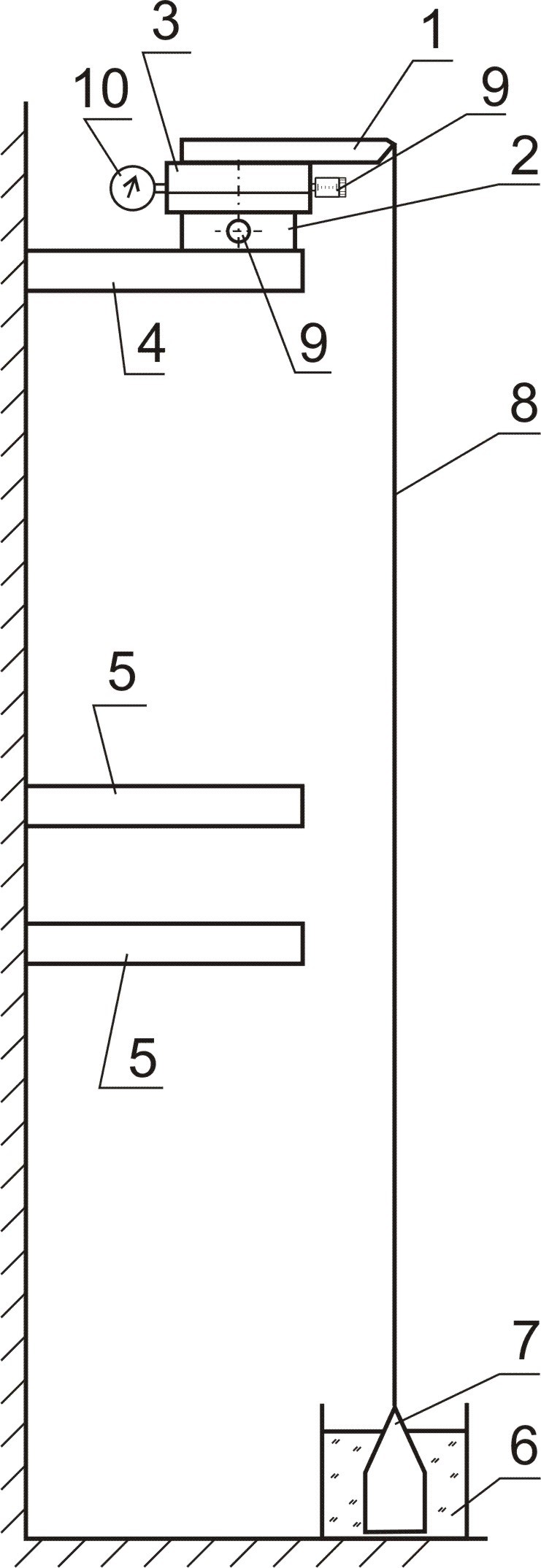

Stanowisko do kalibracji przyrządów do pomiaru przemieszczeń drutu wahadła
Nr i data zgłoszenia wzoru użytkowego: 118664 z dnia 2009 12 14
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 9/12 (2006.01); G01C 15/10 (2006.01);
G01C 25/00 (2006.01)
Zgłaszający: Instytut Geodezji i Kartografii, Warszawa
Twórca: Kołodziejczyk Mieszysław
Skrót opisu
Stanowisko do kalibracji przyrządów do pomiaru przemieszczeń drutu wahadła, zwłaszcza przyrządów mechanicznych i elektronicznych posiada dwa ruchome stoliki (2) i (3), które są umieszczone w płaszczyznach poziomych jeden na drugim i przesuwają się względem siebie pod kątem prostym. Do górnego stolika (3) jest przymocowany za pomocą zaczepu (1) drut wahadła (8) wyposażony na drugim końcu w obciążnik (7). Pomiędzy ruchomymi stolikami (2) i (3), a obciążnikiem (7) drutu wahadła (8) są zamontowane wsporniki (5), na których umieszcza się badane przyrządy.
(1 zastrzeżenie)
Biuletyn Urzędu Patentowego nr 19 z 12 września 2011 r.

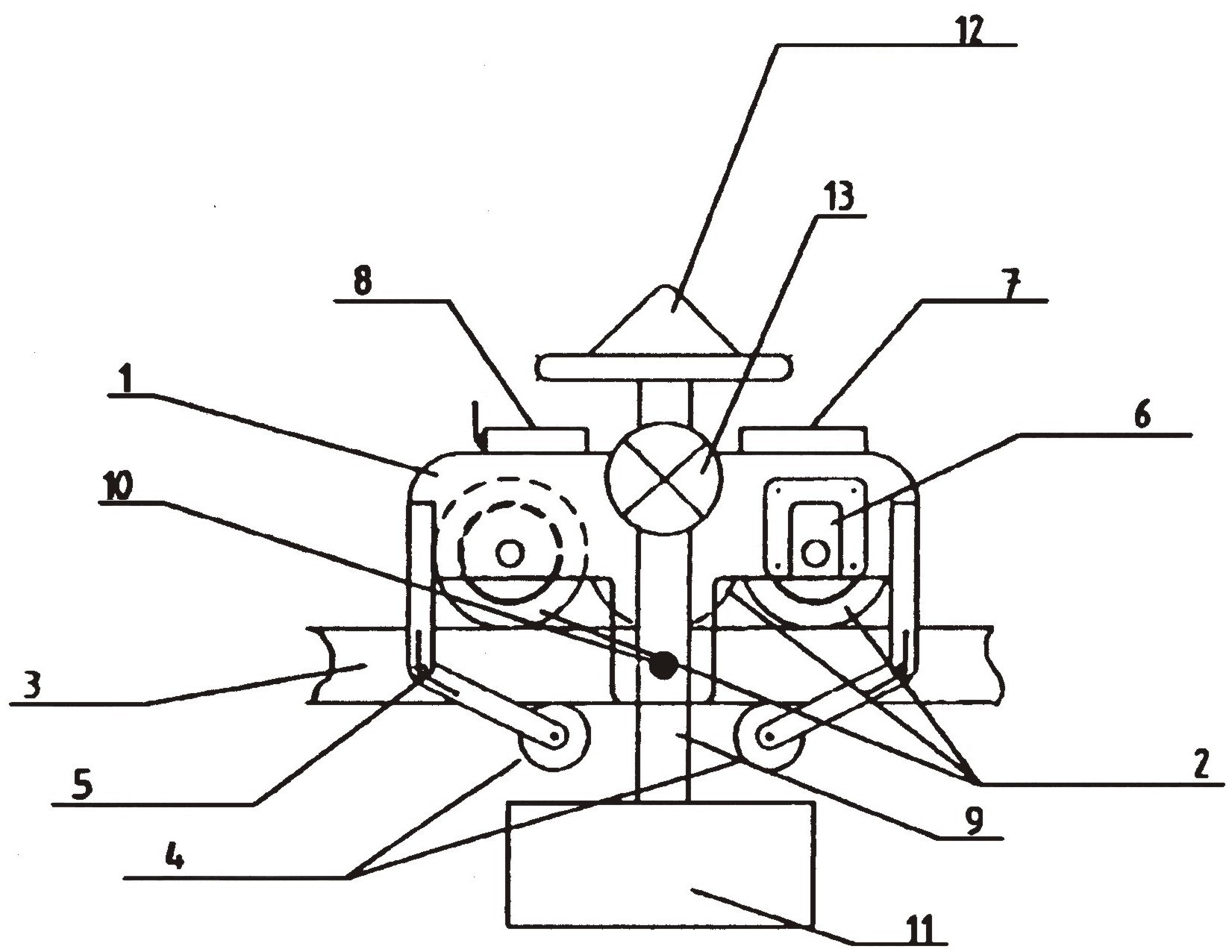

Urządzenie do geodezyjnego pomiaru lin odciągowych
Nr i data zgłoszenia wynalazku: 390624 z dnia 2010 03 05
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/00 (2006.01);
G01C 9/00 (2006.01)
Zgłaszający: Uniwersytet Warmińsko-Mazurski w Olsztynie, Olsztyn-Kortowo
Twórcy: Kowalczyk Kamil; Rapiński Jacek
Skrót opisu
Urządzenie do geodezyjnego pomiaru lin odciągowych stanowi samobieżny wózek poruszający się po linie. Wózek składa się korpusu (1), trzech kół jezdnych (2) obejmujących linę (3) od góry oraz dwóch kół dociskowych (4) ze sprężynami dociskowymi (5) utrzymujące wózek na linie (3) od dołu. Do korpusu (1) przymocowany jest silnik elektryczny (6) z przekładnią, połączony z regulatorem (7) obrotów silnika i odbiornikiem (8) zdalnego sterowania oraz ramię (9) zamocowane na osi (10) obrotu. W dolnej części ramienia (9) umieszczony jest odbiornik GPS (11) wraz z akumulatorem, które stanowią przeciwwagę, a w drugim końcu ramienia (9) znajduje się antena (12) połączona z odbiornikiem GPS. Ponadto do ramienia (9) zamontowane jest lustro pryzmatyczne (13).
(1 zastrzeżenie)
