Biuletyn Urzędu Patentowego 2014
Ogłoszenia o zgłoszonych w Polsce wynalazkach do opatentowania i wzorach użytkowych do ochrony z dziedziny geodezji i kartografii i z dziedzin pokrewnych
Od dnia ogłoszenia o zgłoszeniu wynalazku i wzoru użytkowego w Biuletynie Urzędu Patentowego RP osoby trzecie mogą zapoznać się z opisem zgłoszeniowym i przekazać do Urzędu Patentowego RP do czasu wydania decyzji w sprawie udzielenia ochrony uwagi co do istnienia okoliczności uniemożliwiających jej udzielenie (art. 44.1. ustawy "Prawo własności przemysłowej" z dnia 30 czerwca 2000 r., z późniejszymi zmianami)
Biuletyn Urzędu Patentowego nr 26 z 22 grudnia 2014 r.
Sposób i urządzenie do tworzenia planów sytuacyjnych
Nr i data zgłoszenia wynalazku: 404400 z dnia 2013 06 21
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 11/00 (2006.01), G01C 15/00 (2006.01), G03B 37/00 (2006.01)
Zgłaszający: CYBID SPOŁKA JAWNA RENATA BUŁKA DARIUSZ BUŁKA, Kraków
Twórca: Bułka Dariusz
Skrót opisu

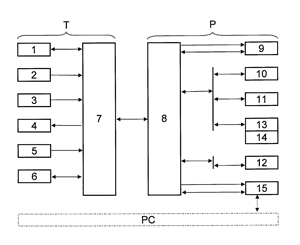

Sposób polega na tym, że wykonując pomiary tachimetrem, pozycję rejestrowanych punktów w globalnym układzie odniesienia ustala się za pomocą odbiornika GNSS oraz czujnika pola magnetycznego, natomiast ewentualne zmiany położenia tachimetru w trakcie wykonywania pomiarów wykrywa się za pomocą czujnika przyspieszeń lub odbiornika GNSS. Procedura nawiązania nowego stanowiska odbywa się poprzez powtórny pomiar dwóch wcześniej zmierzonych i zarejestrowanych punktów. Wyliczoną lokalizację i orientację nowego stanowiska weryfikuje się za pomocą odbiornika GNSS i czujnika pola magnetycznego lub lokalizację i orientację nowego stanowiska wyznacza się wyłącznie za pomocą odbiornika GNSS i czujnika pola magnetycznego. Urządzenie charakteryzuje się tym, że ma tachimetr (T) z przystawką rozbudowującą (P), zawierającą kontroler komunikacyjny (8) połączony z kontrolerem tachimetru (7) oraz czujnik pola magnetycznego (10) lub/i czujnik przyspieszeń (11), a każdy z tych czujników połączony jest z kontrolerem komunikacyjnym (8) łączem przesyłu danych i sterowania. Ponadto przystawka zawiera odbiornik GNSS (9) i czujnik temperatury otoczenia (12), ciśnienia atmosferycznego (13) i czujnik temperatury wewnętrznej tachimetru (14).
(11 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 13 z 23 czerwca 2014 r.
Pochyłomierz do pomiaru zmian nachylenia obiektów
Nr i data zgłoszenia wynalazku: 402143 z dnia 2012 12 20
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 9/06 (2006.01), G01C 9/12 (2006.01)
Zgłaszający: INSTYTUT GEODEZJI I KARTOGRAFII, Warszawa; OLBRYSZ PIOTR OLBRYSZ ELECTRONIC SPOŁKA CYWILNA, Warszawa; OLBRYSZ MICHAŁ OLBRYSZ ELECTRONIC SPOŁKA CYWILNA, Warszawa
Twórca: Kołodziejczyk Mieczysław, Olbrysz Piotr
Skrót opisu

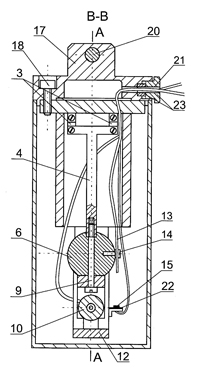

Pochyłomierz do pomiaru zmian nachylenia obiektów, przeznaczony do zdalnego, automatycznego pomiaru odchyleń od pionu wysokich obiektów, zwłaszcza obiektów hydrotechnicznych, jest wyposażony w wahadło z obciążnikiem, podwieszone do górnej części obudowy poprzez cylindryczny uchwyt zawieszek, i posiada dwa niezależne czujniki pomiarowe, z których jeden jest czujnikiem indukcyjnym i składa się z cewki (10) i przesuwającego się w cewce (10) rdzenia, natomiast drugi jest czujnikiem świetlnym i składa się z układu PSD (15) i przemieszczającego się nad nim światłowodu (13). Rdzeń cewki (10) czujnika indukcyjnego i światłowód (13) czujnika świetlnego są niezależnie połączone z obciążnikiem (6) wahadła (4).
(1 zastrzeżenie)
Sposób wyznaczania elementów ekscentru osi głównej instrumentu kątomierczego względem punktu pomiarowego i układ instrumentu kątomierczego do wyznaczania elementów ekscentru osi głównej instrumentu kątomierczego względem punktu pomiarowego
Nr i data zgłoszenia wynalazku: 402133 z dnia 2012 12 19
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/00 (2006.01), G01C 1/02 (2006.01), G12B 5/00 (2006.01)
Zgłaszający: AKADEMIA GORNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków
Twórca: Gruszczyński Wojciech; Szczutko Tadeusz
Skrót opisu

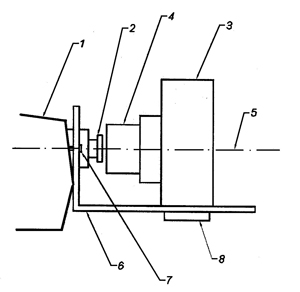

Sposób wyznaczania elementów ekscentru osi głównej instrumentu kątomierczego względem punktu pomiarowego, charakteryzuje się tym, że najpierw precyzyjnie wyznacza się piksel odpowiadający osi głównej, stanowiącej oś obrotu pionownika optycznego (2), a następnie wyznacza się elementy ekscentru pomiędzy punktem geodezyjnym, nad którym wykonywany jest pomiar a faktycznym położeniem osi obrotu pionownika optycznego (2). Układ instrumentu kątomierczego do wyznaczania elementów ekscentru osi głównej instrumentu kątomierczego (1) względem punktu pomiarowego, zawierający pionownik optyczny (2), charakteryzuje się tym, że bezpośrednio za pionownikiem optycznym (2) usytuowany jest aparat cyfrowy (3), przy czym oś obiektywu (4) aparatu cyfrowego (3) pokrywa się z osią (5) okularu pionownika optycznego (2).
(13 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 8 z 14 kwietnia 2014 r.
Urządzenie centrujące lunetę w elemencie osiowo symetrycznym
Nr i data zgłoszenia wynalazku: 401110 z dnia 2012 10 09
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/00 (2006.01), G01D 11/30 (2006.01), G12B 5/00 (2006.01), F16M 11/02 (2006.01)
Zgłaszający: DOLNOŚLĄSKA SZKOŁA WYŻSZA, Wrocław
Twórca: Anigacz Wojciech
Skrót opisu
Urządzenie centrujące lunetę w elemencie osiowo symetrycznym charakteryzuje się tym, że wyposażone jest w układ nastawczy kierunku osi lunety, którego łożysko wahliwe (2) umieszczone jest centralnie wewnątrz korpusu (1). Na korpusie (1) usytuowane są kołki (4) połączone z ramionami (5) obejmy (6) układu nastawczego. Ramiona (5) obejmy (6) zakończone są śrubami mikrometrycznymi (7).
(4 zastrzeżenia)
Biuletyn Urzędu Patentowego nr 4 z 17 lutego 2014 r.
Układ do pomiaru przemieszczeń poprzecznych obiektów i wyznaczania geodezyjnej linii odniesienia
Nr i data zgłoszenia wzoru użytkowego: 400340 z dnia 2012 08 12
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 3/08 (2006.01), G02B 5/18 (2006.01), G02B 26/00 (2006.01), G01B 11/00 (2006.01)
Zgłaszający: Instytut Optyki Stosowanej im. Prof. Maksymiliana Pluty, Warszawa
Twórca: Błocki Narcyz Bogusław; Jaroszewicz Zbigniew
Skrót opisu
Układ zawiera nadajnik wiązki laserowej, matrycę CCD połączoną z urządzeniem do przetwarzania i analizy sygnałów oraz
zmiennoogniskowy element dyfrakcyjny usytuowany w osi optycznej układu pomiędzy nadajnikiem i matrycą CCD, który składa się z pary jednakowych i równoległych płytek strefowych (P) zamocowanych obrotowo względem siebie w osi optycznej układu. Każda płytka strefowa (P) ma równo rozmieszczone strefy eliptyczne usytuowane wokół środka płytki, formujące front falowy w kształcie krzyża ogniskowego padającego na matrycę CCD. W skład innego
układu wchodzi przestrzenny modulator światła (SLM) usytuowany na drodze wiązki laserowej, tworzący zmiennoogniskowy element dyfrakcyjny w postaci hiperbolicznej płytki strefowej formującej front falowy w kształcie krzyża ogniskowego padającego na matrycę CCD.
(6 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 1 z 7 stycznia 2014 r.
Znak geodezyjny dla kontrolnych pomiarów skanerem laserowym położenia obiektów, zwłaszcza torów zelektryfikowanych linii kolejowych
Nr i data zgłoszenia wzoru użytkowego: 121820 z dnia 2013 03 11
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/02 (2006.01), E01B 35/00 (2006.01), B61L 25/06 (2006.01)
Zgłaszający: Akademia Górniczo-Hutnicza im. Stanisława Staszica, Kraków
Twórca: Strach Michał
Skrót opisu
Znak złożony jest z trwale stabilizowanego znaku regulacji (ZR) oraz rozłącznie osadzonego na nim adaptera (A) tarczy celowniczej (T). Znak regulacji (ZR) ma postać sworznia trwale osadzonego do stałego elementu terenowego w zasadniczo poziomym położeniu i którego najwyższy punkt na krawędzi powierzchni czołowej wyznacza punkt pomiarowy. Adapter (A) ma nasadkę (1) w postaci tulei z otworem o średnicy luźno tolerowanej ze średnicą sworznia znaku regulacji (ZR) oraz posiadającą kołnierz (2) o osi przestawionej mimośrodowo o wymiar równy połowie średnicy sworznia. Do kołnierza (2) koncentrycznie zamocowana jest tarcza mocująca (3) z co najmniej czterema śrubami (5) rozstawionymi symetrycznie na współosiowym okręgu i którymi przez nakrętki (7) i podkładki dociskowe (6) mocowana jest tarcza celownicza (T). W kołnierzu (2) i tarczy mocującej (3) wykonany jest otwór współosiowy z otworem nasadki (1) a w osi prowadzonej wzdłuż promienia wyznaczającego wymiar mimośrodu, w tulejową ściankę nasadki (1) wkręcona jest śruba zaciskowa (4).
(3 zastrzeżenia)
Znak geodezyjny
Nr i data zgłoszenia wzoru użytkowego: 121146 z dnia 2012 06 27
Międzynarodowa Klasyfikacja Patentowa (MKP): ) G01C 15/04 (2006.01), G01V 15/00 (2006.01)
Zgłaszający: Uniwersytet Warmińsko-Mazurski w Olsztynie, Olsztyn
Twórca: Kowalczyk Kamil; Rapiński Jacek
Skrót opisu
Znak geodezyjny charakteryzuje się tym, że składa się z właściwego znaku geodezyjnego (1) oraz wbudowanego nadajnika (2).
(1 zastrzeżenie)
