Biuletyn Urzędu Patentowego 2015
Ogłoszenia o zgłoszonych w Polsce wynalazkach do opatentowania i wzorach użytkowych do ochrony z dziedziny geodezji i kartografii i z dziedzin pokrewnych
Od dnia ogłoszenia o zgłoszeniu wynalazku i wzoru użytkowego w Biuletynie Urzędu Patentowego RP osoby trzecie mogą zapoznać się z opisem zgłoszeniowym i przekazać do Urzędu Patentowego RP do czasu wydania decyzji w sprawie udzielenia ochrony uwagi co do istnienia okoliczności uniemożliwiających jej udzielenie (art. 44.1. ustawy "Prawo własności przemysłowej" z dnia 30 czerwca 2000 r., z późniejszymi zmianami)
Biuletyn Urzędu Patentowego nr 26 z 21 grudnia 2015 r.
Urządzenie do kompensacji zmian pozycji i orientacji urządzeń pomiarowych
Nr i data zgłoszenia wzoru użytkowego: 123169 z dnia 2014 06 13
Międzynarodowa Klasyfikacja Patentowa (MKP): G12B 5/00 (2006.01), G12B 9/10 (2006.01), G01D 11/30 (2006.01), F16M 11/00 (2006.01), G05D 3/00 (2006.01)
Zgłaszający: ADRAM SPOŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Kraków
Twórca: Prochaska Marcin; Piątek Paweł
Skrót opisu
Przedmiotem wzoru użytkowego jest urządzenie do kompensacji zmian pozycji i orientacji urządzeń pomiarowych, które może mieć

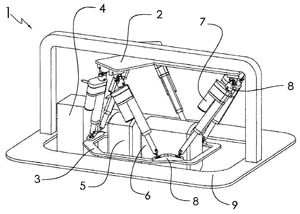

zastosowanie w rożnego rodzaju pomiarach, m. in. fotogrametrycznych (lotniczych, morskich i samochodowych) oraz wszędzie tam, gdzie wymagana jest stabilizacja urządzeń względem zadanego elementu, charakteryzujące się tym, że platforma A (2) i platforma B (3) są ze sobą połączone przez przeguby (8) za pomocą co najmniej trzech napędów liniowych (7), przy czym platforma A (2) jest zamocowana do pojazdu (9) w sposób ruchomy, a z platformą B (3), niezamocowaną do pojazdu (9), połączone jest co najmniej jedno urządzenie pomiarowe (4 - 6), przy czym platforma B (3) posiada co najmniej cztery stopnie swobody względem platformy A (2).
(16 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 20 z 28 września 2015 r.
Zintegrowany dalmierz laserowy do mierzenia odległości i zakresu widzialności
Nr i data zgłoszenia wynalazku: 407688 z dnia 2014 03 27
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 3/08 (2006.01), G01S 17/10 (2006.01)
Zgłaszający: POLITECHNIKA WARSZAWSKA, Warszawa
Twórca: Czarnecki Tomasz
Skrót opisu

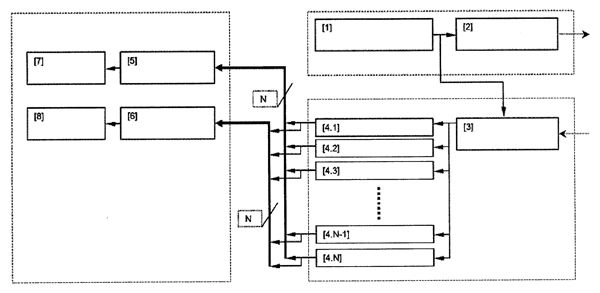

Zintegrowany dalmierz ma nadajnik laserowy (2) połączony z wyjściem generatora sygnału kodowego (1) o długości ciągu kodu pseudoprzypadkowego PRBS równego N oraz odbiornikiem optycznym (3) połączonym z wejściami poszczególnych korelatorów (4.1,4.2,4.3,...4.N) korelatora równoległego o liczbie kanałów korelacji równej (N) długości sygnału ciągu nadawczego kodu pseudoprzypadkowego PRBS. Wyjścia poszczególnych korelatorów (4.1,4.2,4.3,...4.N) połączone są poprzez przesuwnik amplitudy (6) z dekoderem odległości (8) i poprzez przesuwnik fazy (5) z dekoderem widzialności (7).
(1 zastrzeżenie)
Biuletyn Urzędu Patentowego nr 19 z 14 września 2015 r.
Sposób wyznaczania położenia punktów w przestrzeni Ziemi za pomocą światła laserowego oraz urządzenie do stosowania tego sposobu
Nr i data zgłoszenia wynalazku: 408367 z dnia 2014 03 11
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 11/00 (2006.01), G01C 3/00 (2006.01), G01C 15/00 (2006.01), G01C 19/66 (2006.01)
Zgłaszający: GALIŃSKI JAN, Warszawa; KOWALSKI HENRYK, Warszawa; MISIORNY KAZIMIERZ ANDRZEJ, Poznań
Twórca: Galiński Jan; Kowalski Henryk; Misiorny Kazimierz Andrzej
Skrót opisu

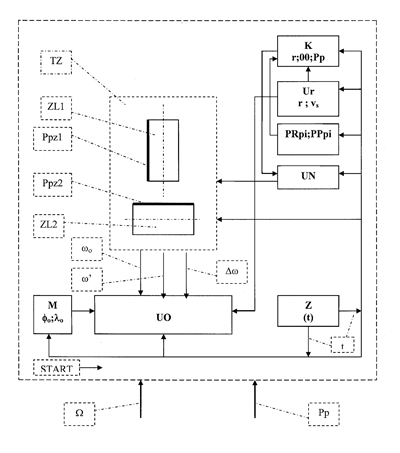

Przedmiotem wynalazku jest sposób wyznaczania położenia punktów w przestrzeni Ziemi za pomocą światła laserowego charakteryzujący się tym, że naprzód wyznacza się wektory przestrzenne związane z przemieszczeniem punktu, po czym według tych wektorów ustawia się dwa żyroskopy laserowe (ZL1) i (ZL2), przy czym sygnały pomiarowe ściśle zależne od czasu lokalnego (t) i generowane przez te żyroskopy stanowią podstawę do wyznaczenia szerokości i długości geograficznej wyznaczanego punktu w geoprzestrzeni. Przedmiotem wynalazku jest również urządzenie do wyznaczania położenia punktów w przestrzeni Ziemi za pomocą światła laserowego wyposażone w zegar czasu lokalnego, w zespół żyroskopów laserowych, przetwornik pomiaru prędkości liniowej i pamięć stałą, charakteryzujące się tym, że układ żyroskopów składa się z dwóch żyroskopów laserowych dwuczęstotliwościowych (ZL1) i (ZL2), których płaszczyzny pomiarowe są wzajemnie prostopadłe.
(7 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 18 z 31 sierpnia 2015 r.
Przyrząd do odwzorowywania na powierzchni Ziemi ruchu obrotowego gwiazd
Nr i data zgłoszenia wynalazku: 407307 z dnia 2014 02 24
Międzynarodowa Klasyfikacja Patentowa (MKP): G09B 27/02 (2006.01), G02B 23/16 (2006.01)
Zgłaszający: NIKOLAS ZDZISŁAW, Ulanów
Twórca: Nikolas Zdziasław
Skrót opisu

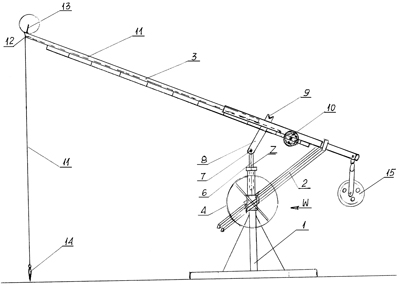

Przyrząd do odwzorowywania na powierzchni Ziemi ruchu obrotowego gwiazd, zawierający element do obserwacji gwiazd wsparty obrotowo i uchylnie na stelażu i wyposażony w przeciwwagę, charakteryzuje się tym, że elementem do obserwacji gwiazd jest ramię nośne (3) wyposażone w zespół celowniczy (9, 13) i w element wskazujący na Ziemi położenie punktów odpowiadających położeniu obserwowanej gwiazdy na jej orbicie w okresie roku kalendarzowego.
(5 zastrzeżeń)
Przenośne stanowisko do oceny dokładności pomiarów geodezyjnych
Nr i data zgłoszenia wzoru użytkowego: 123483 z dnia 2014 10 20
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 25/00 (2006.01), G01S 7/02 (2006.01), G01S 7/497 (2006.01)
Zgłaszający: AKADEMIA GORNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków
Twórca: Ortyl Łukasz; Kocierz Rafał; Kuras Przemysław; Owerko Tomasz
Skrót opisu
Przenośne stanowisko do oceny dokładności pomiarów geodezyjnych zawiera wielościenny reflektor mikrofalowy (A), składający się z ośmiu komórek refleksyjnych, każda w postaci trzech prostopadłych względem siebie trójkątnych ścian (1) o wspólnym wierzchołku, których zewnętrzne krawędzie tworzą kształt ostrosłupa prawidłowego i które są osadzone wokół rurowego masztu (2). Cztery komórki refleksyjne są usytuowane w górnej części masztu (2), zaś kolejne cztery są usytuowane symetrycznie do nich względem podstawy ostrosłupa. Każda trójkątna ściana (1) jest wspólna dla dwóch komórek refleksyjnych, natomiast do masztu (2), od wewnętrznej strony, są zamocowane współosiowo: łącznik dolny (3), połączony poprzez gwint wewnętrzny łącznika dolnego (4) z bolcem mocującym (5) spodarki geodezyjnej (6), oraz łącznik górny (7), połączony poprzez gwint wewnętrzny łącznika górnego (8) z trzpieniem (9), na którym jest zamocowany pomiarowy odbiornik rozpoznawczy (10, 11).
(4 zastrzeżenia)
Biuletyn Urzędu Patentowego nr 16 z 3 sierpnia 2015 r.
Zestaw pomiarowy do badania ugięć obiektów
Nr i data zgłoszenia wynalazku: 407048 z dnia 2014 02 01
Międzynarodowa Klasyfikacja Patentowa (MKP): G01B 5/14 (2006.01), G01D 5/56 (2006.01)
Zgłaszający: POLITECHNIKA RZESZOWSKA IM. IGNACEGO ŁUKASIEWICZA, Rzeszów
Twórca: Janas Lucjan
Skrót opisu

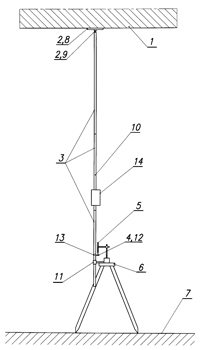

Zestaw pomiarowy zawiera uchwyt mocujący (2) element dystansowy (3) górnym końcem do badanego obiektu (1) i wskaźnik pomiarowy (4) sztywno zamocowany w dolnej części elementu dystansowego (3), współpracujący z urządzeniem pomiarowym (5) przemieszczenia wskaźnika pomiarowego (4). Urządzenie pomiarowe (5) jest wsparte na wsporniku dolnym (6) sztywno posadowionym na podłożu (7) pod badanym obiektem (1). Element dystansowy (3) jest sztywny poziomo, przy czym jest on w postaci rurki z lekkiego metalu, która jest segmentowa, zaś jej segmenty rurkowe (10) są połączone między sobą sztywno i rozłącznie połączeniem gwintowym. Uchwyt mocujący (2) posiada poziomą płytę mocującą (8), na której jest osadzony przegub (9). Płyta mocująca (8) jest zamocowana od spodu do badanego obiektu (1). Poprzez przegub (9) element dystansowy (3) jest połączony wahliwie z badanym obiektem (1). Element dystansowy (3) jest w dolnej części osadzony suwliwie w prowadnicy (11) sztywno zamocowanej do wspornika dolnego (6). Wskaźnik pomiarowy (4) jest położony nad prowadnicą (11) elementu dystansowego (3). Urządzenie pomiarowe (5) jest w postaci przetwornika indukcyjnego. Wspornik dolny (6) jest w postaci statywu geodezyjnego. Zestaw ma miernik pionowości (14) zamocowany do elementu dystansowego (3). Wynalazek znajduje zastosowanie do badania ugięć pod obciążeniem dynamicznym zwłaszcza wiaduktów i obiektów mostowych położonych nad trwałym podłożem.
(10 zastrzeżeń)
