Biuletyn Urzędu Patentowego 2017
Ogłoszenia o zgłoszonych w Polsce wynalazkach do opatentowania i wzorach użytkowych do ochrony z zakresu geodezji i kartografii i z dziedzin pokrewnych
Od dnia ogłoszenia o zgłoszeniu w Biuletynie Urzędu Patentowego RP osoby trzecie mogą zapoznać się z opisem zgłoszeniowym i przekazać do Urzędu Patentowego RP do czasu wydania decyzji w sprawie udzielenia ochrony uwagi co do istnienia okoliczności uniemożliwiających jej udzielenie (art. 44.1. ustawy "Prawo własności przemysłowej" z dnia 30 czerwca 2000 r., z późniejszymi zmianami).
Biuletyn Urzędu Patentowego nr 18 z 28 sierpnia 2017 r.
Inteligentna tyczka geodezyjna
Nr i data zgłoszenia wynalazku: 416213 z dnia 2016 02 21
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/08 (2006.01); G01C 15/00 (2006.01)
Zgłaszający: VISMART SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Wójtowo
Twórca: Rzepkowski Radosław Igor; Piętka Rafał; Wiśniewski Radosław; Kownacki Tomasz
Skrót opisu
Inteligentna tyczka geodezyjna umożliwia automatyczny odczyt danych z inteligentnego punktu geodezyjnego drogą radiową. Inteligentną tyczkę geodezyjną stanowią dwa elementy: grot inteligentny tyczki geodezyjnej wykonany z materiału umożliwiającego komunikację drogą radiową (np. wykorzystującą standard komunikacji radiowej krótkiego zasięgu NFC - ang. Near Field Communication) oraz tyczka geodezyjna, przy czym inteligentny grot tyczki geodezyjnej zaopatrzony jest w antenę (1), a w jednym z rozwiązań w elektroniczny zestaw do przetwarzania sygnału radiowego (np. moduł nadawczo-odbiorczy wykorzystujący standard komunikacji radiowej krótkiego zasięgu NFC) oraz złącze komunikacyjne (6) (np. USB - Universal Serial Bus); natomiast tyczka geodezyjna wyposażona jest w zestaw przewodów, złącza komunikacyjne (np. USB) i w jednym z rozwiązań w zestaw do przetwarzania sygnału radiowego (np. moduł nadawczo-odbiorczy NFC).
(10 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 17 z 16 sierpnia 2017 r.
Adapter do montażu sygnałów referencyjnych do skanerów
Nr i data zgłoszenia wzoru użytkowego: 124841 z dnia 2016 02 10
Międzynarodowa Klasyfikacja Patentowa (MKP): E01B 37/00 (2006.01); G01C 15/00 (2006.01); F16M 11/00 (2006.01)
Zgłaszający: KAMPCZYK ARKADIUSZ, Rusinowice
Twórca: Kampczyk Arkadiusz
Skrót opisu
Adapter do montażu sygnałów referencyjnych do skanerów charakteryzuje się tym, że ma kształt bryły walcowo-obrotowej, która w dolnej części ma otwór cylindryczny (5), do montażu trzpienia tyczki geodezyjnej zaś górny koniec adaptera (1) stanowi łącznik z gwintem zewnętrznym (2) do montażu sygnału referencyjnego, który to gwint w przekroju poprzecznym ma zarys figury geometrycznej trójkąta, a ich środki geometryczne pokrywają się w jednej osi, zaś w bocznej części adapter (1) ma otwór z gwintem wewnętrznym (3) i śrubą dociskową. Adapter (1) montowany jest do geodezyjnej tyczki geodezyjnej, zakończonej grotem lub znaku regulacji osi toru (Kolejowej Osnowy Specjalnej) w płaszczyźnie poziomej w liniach zelektryfikowanych lub znaku regulacji osi toru (Kolejowej Osnowy Specjalnej) w płaszczyźnie pionowej w liniach niezelektryfikowanych lub specjalnej spodarki do pośredniego odtwarzania osi główki szyny, zwłaszcza szyny suwnicowej, w postaci zacisku nożycowego posiadającego uchwyty na końcach ramion stykających się z bocznymi powierzchniami główek szyn oraz sygnału referencyjnego. Adapter (1) ma gwint zewnętrzny (2), który ze względu na sposób skręcania jest gwintem prawym (prawoskrętnym), ze względu na kształt zarysu jest gwintem trójkątnym, ze względu na przeznaczenie jest gwintem typu złącznego, może mieć gwint zewnętrzny (2) typu NC – gwint specjalny elektryczny. Jego montaż ułatwia moletowana część powierzchni zewnętrznej.
(5 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 13 z 19 czerwca 2017 r.
Urządzenie indukcyjne do pomiaru przemieszczeń drutu wahadła
Nr i data zgłoszenia wynalazku: 415333 z dnia 2015 12 15
Międzynarodowa Klasyfikacja Patentowa (MKP): G01B 7/00 (2006.01); H01H 53/00 (2006.01)
Zgłaszający: INSTYTUT GEODEZJI I KARTOGRAFII, Warszawa; OLBRYSZ PIOTR OLBRYSZ ELECTRONIC SPÓŁKA CYWILNA, Warszawa; OLBRYSZ MICHAŁ OLBRYSZ ELECTRONIC SPÓŁKA CYWILNA, Warszawa
Twórca: Kołodziejczyk Mieczysław; Olbrysz Piotr
Skrót opisu

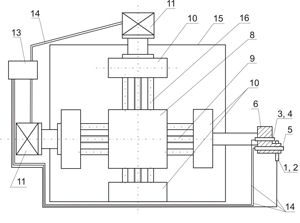

Urządzenie indukcyjne do pomiaru przemieszczeń drutu wahadła, przeznaczone do kontroli odchyleń od pionu wysokich obiektów, zwłaszcza obiektów hydrotechnicznych, posiada głowicę pomiarową (6) wyposażoną w pięć czujników indukcyjnych (1, 2, 3, 4, 5) i zamocowaną na przesuwnym stoliku krzyżowym (8), napędzanym korzystnie przez silniki krokowe (11) lub serwomechanizmy. Czujniki (1 i 2) są umieszczone równolegle do osi pomiarowej Y, czujniki (3 i 4) równolegle do osi X i są one wzajemnie prostopadłe, a czoła czujników (1 i 2) oraz (3 i 4) są względem siebie przesunięte. Natomiast czujnik pomiarowy (5) jest czujnikiem wyszukującym drut wahadła (7) i może być umieszczony równolegle do osi X lub do osi Y. Urządzenie jest instalowane na obiekcie w taki sposób, aby drut wahadła znajdował się na przecięciu osi prostopadłych, przechodzących przez czujniki (1 i 2) oraz (3 i 4) i był położony poza głowicą pomiarową (6).
(2 zastrzeżenia)
Sposób diagnozowania powierzchni obiektów podwodnych z wykorzystaniem techniki wizyjnej
Nr i data zgłoszenia wynalazku: 415400 z dnia 2015 12 18
Międzynarodowa Klasyfikacja Patentowa (MKP): G01B 11/24 (2006.01); B63C 11/52 (2006.01); G01C 13/00 (2006.01); G01S 17/00 (2006.01); G01V 8/10 (2006.01)
Zgłaszający: PRZEDSIĘBIORSTWO BADAWCZO-PRODUKCYJNE FORKOS SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Gdynia
Twórca: Olejnik Adam
Skrót opisu
Sposób przeznaczony jest do realizacji zadań wstępnych, przy ustalaniu stanu technicznego takich obiektów jak: podwodne rurociągi, podwodne części obiektów hydrotechnicznych, podwodne części kadłubów jednostek pływających wraz z zewnętrznymi elementami ich układów napędowych oraz do wykonywania rewizji podwodnych w akcjach ratowania ludzi i mienia. Istota wynalazku polega na wykorzystaniu fotogrametrii podwodnej, w której rolę przymiaru pełni naświetlenie, na powierzchni badanego obiektu, punktów świetlnych będących wierzchołkami świetlnej geometrycznej figury płaskiej. Punkty świetlne tworzy naświetlanie laserami, których osie są wzajemnie równoległe i jednocześnie równoległe z osią obiektywu cyfrowej kamery wizyjnej wysokiej rozdzielczości. Uzyskiwany obraz może być definiowany wymiarami geometrycznymi na podstawie rozmiaru jednostki obrazu - piksela i liczby pikseli zawartej w charakterystycznym odcinku diagnozowanej powierzchni. Dodatkowo sygnał elektryczny z cyfrowego przetwornika obrazu poddawany jest filtrowaniu gornoprzepustowemu, w wyniku czego elementy obrazu takie jak krawędzie ulegają wyraźnemu wyeksponowaniu. Fotogrametria wykonana z użyciem sposobu pozwala określić parametry geometryczne takich defektów jak pęknięcia i obszary objęte korozją/erozją z tolerancją nie przekraczającą 2 procent.
(4 zastrzeżenia)
Sposób pomiaru oraz układ do pomiaru stosunku amplitud dwóch pierwszych harmonicznych sygnału uzyskiwanego z układu Sagnaca
Nr i data zgłoszenia wynalazku: 415202 z dnia 2015 12 10
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 19/64 (2006.01); G01C 19/72 (2006.01)
Zgłaszający: WOJSKOWA AKADEMIA TECHNICZNA IM. JAROSŁAWA DĄBROWSKIEGO, Warszawa; M-SOFT SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Warszawa
Twórca: Kowalski Jerzy K.; Jaroszewicz Leszek Roman; Krajewski Zbigniew; Kurzych Anna; Marć Paweł
Skrót opisu
Przedmiotem zgłoszenia jest sposób pomiaru oraz układ do pomiaru stosunku amplitud dwóch pierwszych harmonicznych sygnału uzyskiwanego z układu światłowodowego interferometru Sagnaca (21), a także układ światłowodowego interferometru Sagnaca oraz zastosowanie układu do pomiaru stosunku amplitud dwóch pierwszych harmonicznych sygnału uzyskiwanego z układu światłowodowego interferometru Sagnaca i układu światłowodowego interferometru Sagnaca do detekcji ruchów rotacyjnych, w szczególności sejsmologicznych ruchów rotacyjnych oraz ruchów rotacyjnych budowli.
(7 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 9 z 24 kwietnia 2017 r.
System pomiarowy do inwentaryzacji i oceny stanu technicznego dróg leśnych, innych wydzielonych działek lub torowisk na terenach leśnych oraz dróg publicznych gruntowych i utwardzonych
Nr i data zgłoszenia wzoru użytkowego: 124476 z dnia 2015 10 13
Międzynarodowa Klasyfikacja Patentowa (MKP): G01B 11/00 (2006.01); G01B 21/30 (2006.01); G01C 7/04 (2006.01)
Zgłaszający: SCANLASER - PRACOWNIA BADAŃ I TECHNIK POMIAROWYCH SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Dębica
Twórca: Wrona Halina
Skrót opisu

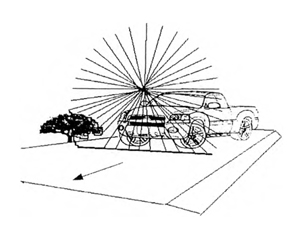

Przedmiotem zgłoszenia, jest system pomiarowy, którego schemat przedstawiono na rysunku, służący do wykonywania specjalistycznych pomiarów cech geometrycznych nawierzchni dróg leśnych i innych wydzielonych części powierzchni gruntów na terenach leśnych, jak również dróg publicznych. System składa się z czterech zasadniczych części: dowolnego rodzaju pojazdu
stanowiącego nośnik urządzenia pomiarowego, samego urządzenia pomiarowego, które doczepia się do pojazdu w przedniej jego części na wysięgniku przed maską pojazdu, kamery wideo rejestrującej obraz drogi, oraz komputera do gromadzenia i przetwarzania danych rejestrowanych w czasie rzeczywistym podczas sesji pomiarowej w terenie. Urządzenie pomiarowe wyposażone jest w kamerę wideo, w obrotowy skaner laserowy oraz układ inercyjny służący do określania w czasie rzeczywistym orientacji przestrzennej w osiach X, Y oraz Z. Skaner laserowy działa jako dalmierz, który rejestruje odległości wokół własnej osi obrotu w płaszczyźnie pionowej - prostopadłej do powierzchni ziemi do napotkanej dowolnej przeszkody. Obrotowy skaner laserowy, dokonuje odczytu odległości występowania dowolnego rodzaju przeszkód, dostarczając tym samym danych tj. np.: równość poprzeczna drogi - głębokość koleiny, liniowa nierówność tekstury drogi w profilu poprzecznym, jak również odległość do przeszkody występującej wokół zasięgu działania skanera, prezentując potencjalne ograniczenie skrajni drogowej. System pomiarowy, będący przedmiotem niniejszego wzoru użytkowego, służy do wykonywania pomiarów drogowych, rejestrując dane o cechach geometrycznych drogi, jak również pozwala na szybkie inwentaryzowanie rożnego rodzaju zdarzeń drogowych (np. most, przepust, rodzaj nawierzchni, znak pionowy, wodospust, miejsce składowania drzewa itp.), jakie gromadzi się w toku wykonywania inwentaryzacji dróg leśnych i dróg publicznych archiwizując te dane bezpośrednio w bazie danych.
(7 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 4 z 13 lutego 2017 r.
Urządzenie do zdalnego laserowego określania parametrów fizykogeometrycznych antropogenicznych form ukształtowania terenu
Nr i data zgłoszenia wynalazku: 417785 z dnia 2016 06 30
Międzynarodowa Klasyfikacja Patentowa (MKP): G01B 11/24 (2006.01); G01C 11/00 (2006.01); G01S 17/88 (2006.01)
Zgłaszający: GŁÓWNY INSTYTUT GÓRNICTWA, Katowice
Twórca: Motyka Zbigniew
Skrót opisu

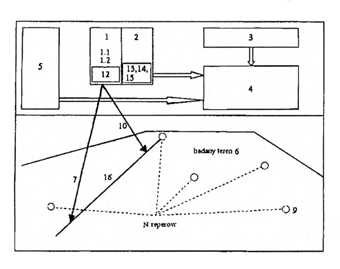

Urządzenie ma na ruchomej platformie latającej układ nadawczy (1) zawierający laser (1.1) do skanowania geometrii badanego terenu (6), laser (1.2) do skanowania stężenia gazu nad tym terenem (6) i wirujące lustro (12) obrotowe oraz ma układ (2) detekcji i analizy zawierający soczewkę (13) z selektywnymi detektorami (14) i analizator (15) sygnału układ inercyjny (3) z GPS, układ (4) rejestratora i/lub transmisji danych oraz układ (5) fotogrametrii. Układ (2) detekcji i analizy oraz wirujące lustro (12) obrotowe są wspólne dla lasera (1.1) do skanowania geometrii badanego terenu (6) i lasera (1.2) do skanowania stężenia gazu nad badanym terenem (6).
(5 zastrzeżeń)
Biuletyn Urzędu Patentowego nr 3 z 30 stycznia 2017 r.
Zestaw do rektyfikacji pionowników optycznych
Nr i data zgłoszenia wynalazku: 413226 z dnia 2015 07 22
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 25/00 (2006.01); G12B 5/00 (2006.01)
Zgłaszający: KGHM CUPRUM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ CENTRUM BADAWCZO-ROZWOJOWE, Wrocław
Twórca: Wysocki Wojciech; Kurpiński Grzegorz
Skrót opisu

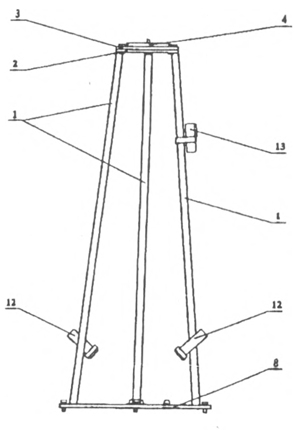

Wynalazek dotyczy zestawu do rektyfikacji pionowników optycznych, znajdujących się w spodarkach lub w tachimetrach, stosowanych w geodezyjnych przyrządach pomiarowych, który utworzony jest z podstawy (8), z górnej płyty z głowicą obrotową (4) oraz trzech metalowych wsporników (1), łączących podstawę (8) z górną płytą. Ponadto podstawa zaopatrzona jest w elementy poziomujące zestaw oraz w usytuowany osiowo centr wzorcowy, a górna płyta zawiera pierścień mocowania (2), połączony ze wspornikami (1), na którym spoczywa pierścień nośny (3) głowicy obrotowej (4), przymocowanej do pierścienia nośnego (3). Głowica obrotowa (4) ma przelotową śrubę mocowania spodarki oraz uchwyty ułatwiające obracanie głowicy (4) wokół osi pionowej. Podstawa (8) jest zaopatrzona w trzy śruby poziomujące zestaw i co najmniej dwie libele rurkowe, służące do poziomowania zestawu, przy czym podstawa (8) ma kształt trójkąta równobocznego lub zbliżony do płaskiego trójskrzydłowego śmigła, w centrum podstawy osiowo umieszczona jest znajduje się płytka do umieszczania centra wzorcowego.
(10 zastrzeżeń)
