Biuletyn Urzędu Patentowego nr 25 z 03 grudnia 2018 r.

System ustawiania elementów w pionie oraz w zakresie odchyłki od pionu ±5° wciskanych elementów

Nr i data zgłoszenia wynalazku: 421737 z dnia 2017 05 29
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/00 (2006.01); G01C 3/08 (2006.01); E02D 13/06 (2006.01)
Zgłaszający: MAZUR DARIUSZ KDM, Warszawa
Twórca: Mazur Dariusz

Skrót opisu

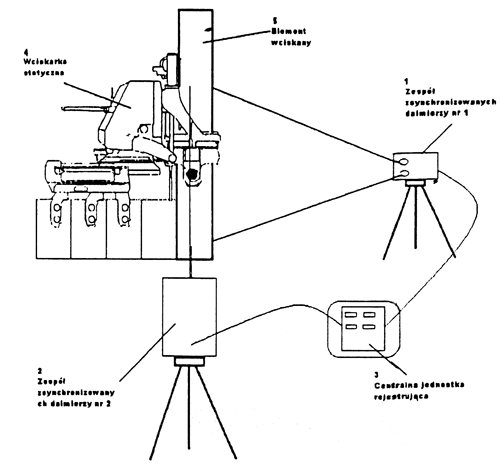

Przedmiotem zgłoszenia jest system ustawiania elementów w pionie oraz w zakresie odchyłki od pionu ±5° wciskanych elementów. System zawiera dwa zespoły zsynchronizowanych dalmierzy laserowych umiejscowionych na płycie samopionującej lub mającej możliwość wypionowania/wypoziomowania zainstalowanych na specjalnych statywach (1 i 2) połączonych ze sobą centralną jednostką rejestrującą (3) zbierającą wyniki pomiarów odległości od wciskanego elementu (5) przez wciskarkę statyczną (4).

(3 zastrzeżenia)

Biuletyn Urzędu Patentowego nr 23 z 05 listopada 2018 r.

Sposób pomiaru drgań, zwłaszcza sejsmicznych oraz urządzenie do pomiaru drgań, zwłaszcza sejsmicznych

Nr i data zgłoszenia wynalazku: 421475 z dnia 2017 04 28
Międzynarodowa Klasyfikacja Patentowa (MKP): G01H 9/00 (2006.01); G01V 1/18 (2006.01); G01V 1/22 (2006.01); G01V 1/24 (2006.01); G01B 9/02 (2006.01)
Zgłaszający: INPHOTECH SPOŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Warszawa
Twórca: Stańczyk Tomasz; Napierała Marek; Tenderenda Tadeusz; Nasiłowski Tomasz; Pażdzir Adam

Skrót opisu

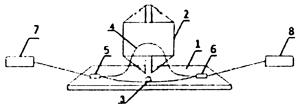

Urządzenie do pomiaru drgań, zwłaszcza sejsmicznych zawierające układ podstawy (1) oraz bezwładną masę (2), które zawiera ramiona pomiarowe (4) i referencyjne (3) interferometru światłowodowego przymocowane do układu podstawy (1) i bezwładnej masy (2), tak, że ramię referencyjne (3) zamocowane jest trwale i nierozłącznie do podstawy (1) a ramię pomiarowe (4) zamocowane jest do bezwładnej masy (2) tak, że co najmniej część ramienia pomiarowego (4) jest unieruchomiona na powierzchni albo w strukturze bezwładnej masy. Sposób pomiaru drgań, zwłaszcza sejsmicznych w jakim zestawione ze sobą podstawę (1) oraz bezwładną masę (2), do jakich zamocowane są ramiona co najmniej jednego interferometru światłowodowego, którego ramię referencyjne (3) zamocowane jest trwale i nierozłącznie do podstawy (1), a ramię pomiarowe (4) zamocowane jest do bezwładnej masy (2) i posiada co najmniej jeden wiotki, ruchomy odcinek, umieszcza się w miejscu, gdzie obserwowane są drgania, w szczególności drgania sejsmiczne, a następnie wprowadza się poprzez co najmniej jeden wejściowy element sprzęgający (5) wiązkę światła.

(13 zastrzeżeń)

Biuletyn Urzędu Patentowego nr 17 z 13 sierpnia 2018 r.

Znak punktu pośredniego, zwłaszcza dla potrzeb wyznaczania deformacji terenu

Nr i data zgłoszenia wzoru użytkowego: 126017 z dnia 2017 02 07
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/04 (2006.01)
Zgłaszający: UNIWERSYTET WARMIŃSKO-MAZURSKI W OLSZTYNIE, Olsztyn
Twórca: Baryła Radosław; Wielgosz Paweł; Kurpiński Grzegorz

Skrót opisu

Przedmiotem zgłoszenia jest znak punktu pośredniego, zwłaszcza dla potrzeb wyznaczania deformacji terenu składa się ze znaku (1), w kształcie kuli osadzonej na ściętym stożku, nakręcanego na pionowy trzpień (2) z podkładką (3), trwale połączony klejem montażowym (4) z betonowym lub kamiennym elementem (5) infrastruktury przestrzennej trwale powiązanym z gruntem.

(1 zastrzeżenie)

Biuletyn Urzędu Patentowego nr 16 z 30 lipca 2018 r.

Przyrząd do pomiaru odległości

Nr i data zgłoszenia wzoru użytkowego: 125958 z dnia 2017 01 19
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 3/02 (2006.01); G01B 21/16 (2006.01); G12B 9/08 (2006.01)
Zgłaszający: CENTRUM BADAŃ I ROZWOJU TECHNOLOGII DLA PRZEMYSŁU SPOŁKA AKCYJNA, Warszawa; PRZEDSIĘBIORSTWO BADAŃ GEOFIZYCZNYCH SPOŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Warszawa; OPEGIEKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Elbląg
Twórca: Putynowski Grzegorz; Woźny Krzysztof; Balawender Paweł; Andrysiewicz Wojciech; Aagustynowisz Adam; Stefaniuk Michał; Kret Anna; Cygal Adam

Skrót opisu

Przyrząd do pomiaru odległości, zawierający obudowę z gniazdami do montażu dalmierzy, charakteryzuje się tym, że obudowa ma kształt czaszy (10) kuli i zawiera cztery gniazda do montażu dalmierzy, przy czym gniazdo centralne znajduje się na wierzchołku czaszy, a trzy gniazda boczne są rozmieszczone w odległości kątowej 120 stopni od siebie na obwodzie okręgu, którego środek znajduje się na strzałce czaszy (10), przy czym osie gniazd są współliniowe z promieniami kuli.

(3 zastrzeżenia)

Biuletyn Urzędu Patentowego nr 13 z 18 czerwca 2018 r.

Rozwijalna łata pomiarowa

Nr i data zgłoszenia wynalazku: 419840 z dnia 2016 12 15
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/06 (2006.01); G01B 3/10 (2006.01); G01B 3/08 (2006.01)
Zgłaszający: SZKOŁA GŁOWNA GOSPODARSTWA WIEJSKIEGO w WARSZAWIE, Warszawa
Twórca: Bajkowski Sławomir

Skrót opisu

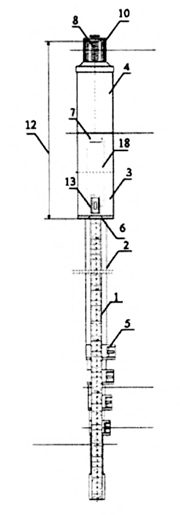

Rozwijalna łata pomiarowa o budowie teleskopowej, wyposażona w poziomice i libelle, charakteryzuje się tym, że posiada stalowy zwijalny przymiar (1) oraz teleskopowy, co najmniej dwuelementowy, drążek regulacyjny (2), przy czym dolny koniec przymiaru (1) przymocowany jest do podstawy najniższego elementu drążka (2), a najwyższy element drążka jest zakończony rączką (4), zaś do najwyższego elementu drążka (2), ewentualnie do rączki (4), jest przytwierdzony pojemnik (3) mieszczący bęben (18) przymiaru (1) ze sprężyną naciągającą, przy czym wewnątrz górnej części pojemnika (3) jest umieszczona libella pudełkowa (7), w dolnej części pojemnika (3) jest umieszczona libella rurkowa (13) oraz wskaźnik (6) długości wysunięcia przymiaru (1), a w ścianach i w przykryciu pojemnika (3) znajdują się otwory wziernikowe, zaś teleskopowy drążek (2) posiada zaciski (5) stabilizujące położenie przesuwnych elementów, w rączce (4) znajduje się śruba mocująca (8), a w dolnej części drążka nagwintowany otwór.

(7 zastrzeżeń)

Biuletyn Urzędu Patentowego nr 12 z 04 czerwca 2018 r.

Ramka fotogrametryczna do fotopunktu

Nr i data zgłoszenia wzoru użytkowego: 125783 z dnia 2016 11 21
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/02 (2006.01)
Zgłaszający: POLITECHNIKA GDAŃSKA, Gdańsk
Twórca: Szulwic Jakub; Byzdra Alicja

Skrót opisu

Przedmiotem zgłoszenia jest ramka fotogrametryczna do fotopunktu, wyposażona w zamocowany w obramowaniu (1) przedni panel (2) oraz tylny panel (2), przy czym przedni panel zamocowany jest w obramowaniu ruchomo na zawiasie (4). Ramka ta charakteryzuje się tym, że na obwodzie tylnego panelu (3) w obramowaniu (1) osadzony jest uchwyt magnetyczny (6), zaś na każdej zewnętrznej ściance obramowania (2) zamocowany jest co najmniej jeden uchwyt przyssawkowy (7).

(4 zastrzeżenia)

Biuletyn Urzędu Patentowego nr 2 z 15 stycznia 2018 r.

Układ kontroli przechyłu żurawi wieżowych

Nr i data zgłoszenia wynalazku: 418463 z dnia 2016 08 25
Międzynarodowa Klasyfikacja Patentowa (MKP): B66C 13/46 (2006.01); G01C 9/00 (2006.01)
Zgłaszający: PRZEDSIĘBIORSTWO BUDOWLANO-PRODUKCYJNE ŁĘGPRZEM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Kraków
Twórca: Augustyn Marcin

Skrót opisu

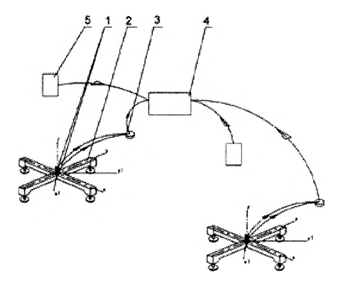

Układ kontroli przechyłu żurawi wieżowych składa się z dwóch dwuosiowych czujników inklinometrycznych (1) o dokładności pomiaru do 0,1°, zamontowanych na krzyżaku (2) stanowiącym konstrukcję wsporczą wieży - w układzie dwóch prostopadle do siebie ustawionych belek, na których końcach znajdują się podpory żurawia, przy czym rejestrowane są jednocześnie zmiany wychylenia kątowego wieży dla dwóch układów współrzędnych, pierwszego zgodnego z osiami symetrii belek krzyżaka, oraz drugiego w przypadku gdy osie układu ustawione są prostopadle do krawędzi wywrotu - układy obrócone względem siebie o kąt 45° - oraz z modułu przesyłu danych (3), za pośrednictwem którego wyniki pomiarów są bezprzewodowo przekazywane do centrum monitorowania układu pomiarowego (4) i odbiornika komunikatów (5) operatora.

(1 zastrzeżenie)

Biuletyn Urzędu Patentowego nr 1 z 3 stycznia 2018 r.

Przyrząd do mocowania kuli referencyjnej na balustradach i poręczach

Nr i data zgłoszenia wzoru użytkowego: 126076 z dnia 2017 02 24
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/00 (2006.01); F16M 13/02 (2006.01)
Zgłaszający: UNIWERSYTET ROLNICZY IM. HUGONA KOŁŁĄTAJA W KRAKOWIE, Kraków
Twórca: Makuch Maria

Skrót opisu

Przyrząd ma formę stalowego docisku złożonego z metalowej prowadnicy (1) zaopatrzonej po obu stronach w rowki zakończonej z jednej strony ogranicznikiem (2), a z drugiej strony prostopadłą szczęką (3) stałą. Na prowadnicy (1) w bezpośrednim sąsiedztwie stałej szczęki (3) zainstalowany jest element (4) wyposażony w długi, zwężający się ku górze stożkowy trzpień (5), na którym osadzana jest kula referencyjna (10). Poza tym na prowadnicy (1) zamontowana jest przesuwna szczęka ruchoma w postaci wysięgnika (6) zakończonego gwintowanym otworem, przez który przełożona jest stalowa śruba (7) zakończona z jednej strony nakładką (8), a z drugiej strony ergonomicznym uchwytem (9). Nakładka (8) wykonana jest z miękkiego tworzywa sztucznego w celu ochrony powierzchni balustrady.

(2 zastrzeżenia)

Przyrząd do stabilizacji kuli referencyjnej na powierzchni terenu

Nr i data zgłoszenia wzoru użytkowego: 126075 z dnia 2017 02 24
Międzynarodowa Klasyfikacja Patentowa (MKP): G01C 15/00 (2006.01); F16M 11/02 (2006.01);  F16M 11/36 (2006.01)
Zgłaszający: UNIWERSYTET ROLNICZY IM. HUGONA KOŁŁĄTAJA W KRAKOWIE, Kraków
Twórca: Makuch Maria

Skrót opisu

Przyrząd ma formę stalowego trójnogu (1), przy czym każda z nóg wyposażona jest w płaskie okrągłe ograniczniki (2), z których centralnie wyprowadzone są stożkowate ostro zakończone trzpienie (3). Ze środka trójnogu (1) wyprowadzony jest długi pionowy stożkowany trzpień (4), na którym osadzona jest kula referencyjna (5).

(1 zastrzeżenie)
